Рис. 12.7. Схемы составных вспарушенных и висячих складчатых покрытий;

а - формообразование складчатых поверхностей из сборных цилиндрических элементов; б, d - складчатые покрытия вспарушенного типа; в. г, е, ж - соответственно, продольные и поперечные разрезы (варианты); з - покрытие висячего типа с диагональными ванта.ми; и - то же, с диагональными арками

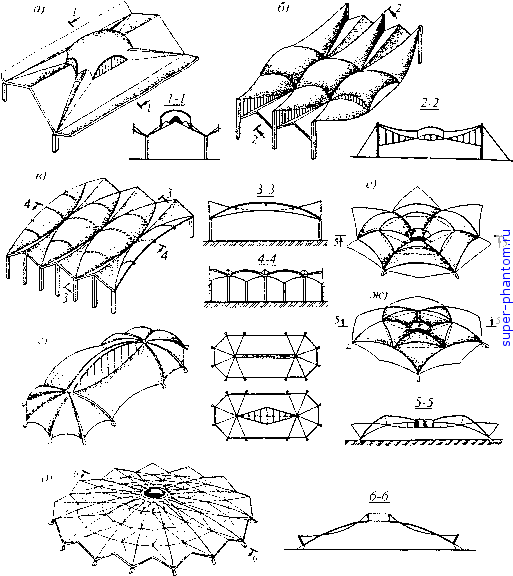

Рис. 12.8. Схемы комбинированных покрытий из оболочек и складок: а - складчатое покрытие с центральным элементом купольного типа; б - покрытие висячего типа из складок и оболочек положительной и отрицательной кривизны; в - то же, с линзообразными элементами; г - покрытие с криволинейными гранями в виде боковых оболочек и варианты плана; д - купольно-складчатое покрытие со складками висячего типа; е, ж - покрытия висячего типа с трапециевидными и треугольными оболочками



Для решения гаких задач используют прием \словного расчленения составной оболочки на обычные плоскостные конструкции, полагая, что в другом направлении усилия и деформации несуидественны, и на данном этапе их можно не рассматривать, что идет в запас прочности. Возможность прнменегшя такого .метода подтверждаегся результатами экспериментальных исследованийг Практически рассматриваемая конструктивная схема заменяется системой традиционных плоскостных конструкций - балок, арок, рам. Эти элементы имеют развитую ширину и, как правило, криволинейный («корытный))) или складчатьпй профиль. Расчетом этих элементов получают значения норма.льных сил и изгибающих мо-ментов. Поперечные сечения рассматриваемых элементов задают с учетом условий изготовления и монтажа, определяя по СНиП их несущую способность. Дальнейшие расчеты производятся из условия, что нормальные силы и моменты должны быть .меньше их предельных значений, вычисленных в соол-ветствии с характеристиками поперечных сечений. Такие проверки делают для некоторых выбранных сечений, а в случае невыислнения указанного условия задают поперечные сечения с новыми характеристиками.
