приконтурных зонах. .Лна.чогичные вычисленпя усилий п критических величин углов могут быть выполнены для куполов вращения .тругих очертаний.

При действии горизонтальных сил (ветер, сейсмика) и несимметричных нагрузок (одностороннее расположение снега) напряженное состояние купола характеризуется, кроме нормальных усилий N/ и Nj, также касательными (сдвигающими) уси,зиями S. Расчет существенно усложняется и его выполняют по специальной методике.

Усилия .У и Ny в гладкой оболочке купола, как правило, невелики, поэтому ее толщина определяется, главным образом, конструктивными или технологическими соображениями.

Особое внимание уделяют устойчивости купола. Формулы ее проверки, характерные для каждого материала, даются при рассмотрении особенностей куполов из раз.тичных магериалов.

Вшцщстые и ск.1адчатые купола составляют особую группу. С архитектурной точки зрения они весьма эффектны, обладают богатой пластикой и немалыми конструктивными достоинствами, связанными с жесткостью формы. Будучи сплошное!енчатыми (гладкими) или решетчатыми, они могут быть отнесены, соответственно, к тонкостенным или ребристым куполам. В железобетоне выполняют волнистые и складчатые купо.ла, а из клееной древесины - чаще складчатые.

Железобетонные купола

Для железобетонных тонкостенных куполов характерны гладкие или волнис-"1ые (складчатые) формы, описываемые, в целом, поверхностью вращения. Область

эффективных пролетов таких покрытий -.........от 25 до 120 м. Однако известны yim-

кальные сооружения, имеющие более крспные пролеты, например 1) = 132 м (г. Урбана, США).

В зависимости от отношения стрелы подъема/ к диаметру D опорного контура различают купола пологие - f/D = 1;5...1.10 и пспъемистые - J/D>V5. Наибольпщй экономический эффект получается при/20 = I/3...1.5, однако в целях уменьшения поверхности покрытия реко.мендуется принимать f/D = 1,6...1/7.

Основными конструктивными элементами купола являются оболочка и шгж-нее опорное (растянутое) кольцо, восприни.маюшее распор (си. рис. 9.2 а). При на.тичии центрального проема устраивают верхнее (сжатое) кольцо {с.ч. рис. 9.2 б). Если по периметру купо.ла D < 30 м имеется плоское кольцевое перекрытие, распор восприии.мается последним (см. рис. 9.2 в). Железобетонные купола могут быть М0И0.1ПТНЫМИ. сборными и сборно-хюнстзитными.

Оболочки монолитных купо.юв выполняют, преимуществегшо, гладкими, а сборных - ребристыми из цилиндрических или плоских панелей.

На стадии предварительного проектирования толщину i гладкой оболочки принимают равной 1/600... 1/800 радиуса кривизны купола в верпшне, но не менее 50 мм по технологическим усзовиям, с постепенным увеличетщем ее к опорному и фонарному кольцу. В последующем расчете толщину оболочки уточняют



проверкой условия устойчивости. В том случае, когда гла,лкая оболочка не про-.ходит по устойчивости или на нее действуют сосредоточенные нагрузки, поверхность купола усиливается меридиональными, а при необходимости и кольцевыми ребрами, высота Л которых принимается равной (1/100...1/150)D.

Конические купола имеют толщину оболочки t = (1/100...1/150)D, а следовательно, значительно уступают сферическим по гехнико-эконо.мгщеским показателям.

Купол конструируют в соответствии с усилиях™, полученными расчетох-!. Оболочка купола, за исключением приопорной зоны, сжата. Сжимающие усилия воспринимаются по.тиостью бетщщым сечением оболочки, поэтому ее армируют конструктивно в ко.тичестве не менее 0,2 % площади сечения бетона.

В хюнолитном кулюле арматура располагается по мери,лианам и концентрическим окружностям (параллелям). Гладкую оболочку толщиной до 70 мм армируют одиночной сеткой из проволоки или стержней (классы ст-али Вр-1, .4-11. А-Ш) диаметром 4...6 мм и щагом 150...200 мм, располагаемой в середине сечения оболочки. При большей толщине устанавливают две сетки. В месте ири.мыкания оболочки к нижнему опорному кольцу ставят дополнительную меридиональную арматуру для восприятия краевого изгибающего момента, по которому расчетом определяюг количество стержней и заводят их в опорное кольцо. В этой же зоне размещают кольцевую арматуру для восприятия местных растягнваюищх кольцевых усилий (рис. 9.5).

Способ возведения монолитных куполов любого очертания на сплошных лесах и подмостях, повторяюищх гео.метрию купола, сложен, требует больших затрат и поэтому применяется редко. Такие покрытия предпочтительно сооружать индустриальными метода.ми с использованием сборно-разборной или пневматической опалубки.

Наиболее распространены купола из сборных железобетонных элементов (рис. 9.6). При их возведении стре.лу подъект целесообразно выбирать такой, чтобы в оболочке возникали только уси.лия сжатия.


Рис. 9.5. Монолитные купола:

а - схема кхпола: б - сопряжение обо.точки купола и нижнего кольца с обычгп,1м армированием; в - то же, с предварительным напряжение.м арматуры; / - конструктивная арматурная сетка; 2 - дополнительные стержни меридионального направления, рассчитанные по краевому моменту Мд,; 3 - кольцевая арматура, рассчитанная по усилию .Nj; 4 - ненапрягаемая арматура кольца; 5 - напрягаемая армат\ра кольца; б - бетон замоноличивания

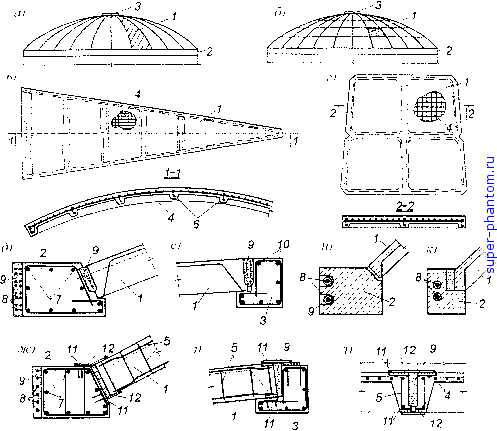

Рис. 9.6. Сборные купола;

а. б - разрезка на сборные элементы (соответственно, меридиональная и меридионально-кольцевая); е. г - ребристые панели - секторная и трапециевидная (план); д - шарнирное сопряжение панели с нижни.м опорным кольцом; е - то же. с верхни.м; ж - жесткое сопряжение панели с нижним кольцом; з - то же, с верхним; м, к - варианты установки напрягаемой пучковой арматуры в наружных желобах и каналах; л - стык панелей; 1 - панель; 2 - нижнее опорное кольцо; 3 - верхнее кольцо; 4 - арматурная сетка панели; 5, б - сварные каркасы продольного и поперечного ребра панели; 7 - обычная арматура нижнего кольца; 8 - предварительно напряженная арматура нижнего кольца; 9 - бетон замоноличивания; И) - арматура верхнего кольца; - стальные закладные детали; 12 - накладка на сварке

В сборном или сборно-монолитном варианте купол состоит из криволинейных или плоских трапециевидных плит (панелей) толщиной не менее 30 мм, усиленных по краям продольными ребрами, размеры и армирование которых назначают в соответствии с требованиями транспортирования и монтажа. Высота сечения А ребер плиты принимается равной 1/20...1/30 их длины /, а ширина b = (0,25...0.5)А, но не менее 40 мм. В кольцевом направлении в плите устраиваются ребра через 2...3 м. Поле плиты армируют сварной сеткой из проволоки класса Вр-1 или стерж-
